Voltímetro Digital

Correo Adobe Facebook Twitter Whatsapp

Descripción

Instrumento digital diseñado para medir y presentar en forma digital una variable tensión de la corriente eléctrica. Es importante tener la tensión adecuada para la cual fueron diseñados los diferentes dispositivos conectados al sistema. Salirse de éste rango de operación puede ser motivo de deterioro de los mismos.

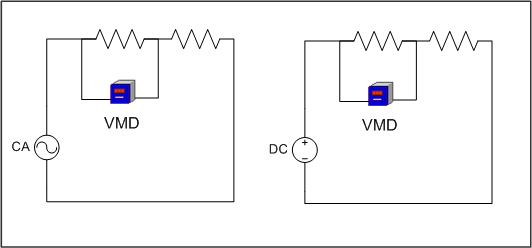

Cuando la tecnología nos permite saber, cual es la tensión, con bastante precisión, no se debe seguir con dispositivos que solo indican que ‘‘hay’’ tensión pero no exactamente cuánta.

Voltimetro

Aplicaciones

El voltímetro es tal vez el instrumento que más aplicaciones tiene.

Fuera de la función específica de medir un voltaje, existen muchos parámetros que se miden indirectamente con voltímetros por ejemplo:

  • Velocidad por medio de taco – generadores.
  • Frecuencia por medio también de taco – generadores.
  • Presión usando sensores cuya resistencia varia con la presión como es el caso de los indicadores usados por la industria automotriz.
  • Temperatura, un caso similar al anterior.

Voltimetro

Beneficios al consumidor

En el Voltímetro VELASQUEZ usted encontrará:

Modelos

VELASQUEZ fabrica los siguientes modelos de voltímetros:

Voltímetros de alimentación a 12VDC y Marco 96x96 mm.

Vista Referencia Descripción Acción
Voltimetro VMD012D_1.999A_A Voltímetro, Escala 0-1.999 VAC, Alimentación 12 VDC, Marco 96x96 mm.
voltimetro VMD012D_19.99A_A Voltímetro, Escala 0-19.99 VAC, Alimentación 12 VDC, Marco 96x96 mm..
Voltimetro VMD012D_199.9A_A Voltímetro, Escala 0-199.9 VAC, Alimentación 12 VDC, Marco 96x96 mm.
voltimetro VMD012D_1999A_A Voltímetro, Escala 0-1999 VAC, Alimentación 12 VDC, Marco 96x96 mm..
Voltimetro VMD012D_1.999D_A Voltímetro, Escala 0-1.999 VDC, Alimentación 12 VDC, Marco 96x96 mm.
voltimetro VMD012D_19.99D_A Voltímetro, Escala 0-19.99 VDC, Alimentación 12 VDC, Marco 96x96 mm..
Voltimetro VMD012D_199.9D_A Voltímetro, Escala 0-199.9 VDC, Alimentación 12 VDC, Marco 96x96 mm.
voltimetro VMD012D_1999D_A Voltímetro, Escala 0-1999 VDC, Alimentación 12 VDC, Marco 96x96 mm..

Voltímetros de alimentación a 24VDC y Marco 96x96 mm.

Vista Referencia Descripción Acción
Voltimetro VMD024D_1.999A_A Voltímetro, Escala 0-1.999 VAC, Alimentación 24 VDC, Marco 96x96 mm.
voltimetro VMD024D_19.99A_A Voltímetro, Escala 0-19.99 VAC, Alimentación 24 VDC, Marco 96x96 mm..
Voltimetro VMD024D_199.9A_A Voltímetro, Escala 0-199.9 VAC, Alimentación 24 VDC, Marco 96x96 mm.
voltimetro VMD024D_1999A_A Voltímetro, Escala 0-1999 VAC, Alimentación 24 VDC, Marco 96x96 mm..
Voltimetro VMD024D_1.999D_A Voltímetro, Escala 0-1.999 VDC, Alimentación 24 VDC, Marco 96x96 mm.
voltimetro VMD024D_19.99D_A Voltímetro, Escala 0-19.99 VDC, Alimentación 24 VDC, Marco 96x96 mm..
Voltimetro VMD024D_199.9D_A Voltímetro, Escala 0-199.9 VDC, Alimentación 24 VDC, Marco 96x96 mm.
voltimetro VMD024D_1999D_A Voltímetro, Escala 0-1999 VDC, Alimentación 24 VDC, Marco 96x96 mm..

Voltímetros de alimentación a 48VDC y Marco 96x96 mm.

Vista Referencia Descripción Acción
Voltimetro VMD048D_1.999A_A Voltímetro, Escala 0-1.999 VAC, Alimentación 48 VDC, Marco 96x96 mm.
voltimetro VMD048D_19.99A_A Voltímetro, Escala 0-19.99 VAC, Alimentación 48 VDC, Marco 96x96 mm..
Voltimetro VMD048D_199.9A_A Voltímetro, Escala 0-199.9 VAC, Alimentación 48 VDC, Marco 96x96 mm.
voltimetro VMD048D_1999A_A Voltímetro, Escala 0-1999 VAC, Alimentación 48 VDC, Marco 96x96 mm..
Voltimetro VMD048D_1.999D_A Voltímetro, Escala 0-1.999 VDC, Alimentación 48 VDC, Marco 96x96 mm.
voltimetro VMD048D_19.99D_A Voltímetro, Escala 0-19.99 VDC, Alimentación 48 VDC, Marco 96x96 mm..
Voltimetro VMD048D_199.9D_A Voltímetro, Escala 0-199.9 VDC, Alimentación 48 VDC, Marco 96x96 mm.
voltimetro VMD048D_1999D_A Voltímetro, Escala 0-1999 VDC, Alimentación 48 VDC, Marco 96x96 mm..

Voltímetros de alimentación a 125VDC y Marco 96x96 mm.

Vista Referencia Descripción Acción
Voltimetro VMD125D_1.999A_A Voltímetro, Escala 0-1.999 VAC, Alimentación 125 VDC, Marco 96x96 mm.
voltimetro VMD125D_19.99A_A Voltímetro, Escala 0-19.99 VAC, Alimentación 125 VDC, Marco 96x96 mm..
Voltimetro VMD125D_199.9A_A Voltímetro, Escala 0-199.9 VAC, Alimentación 125 VDC, Marco 96x96 mm.
voltimetro VMD125D_1999A_A Voltímetro, Escala 0-1999 VAC, Alimentación 125 VDC, Marco 96x96 mm..
Voltimetro VMD125D_1.999D_A Voltímetro, Escala 0-1.999 VDC, Alimentación 125 VDC, Marco 96x96 mm.
voltimetro VMD125D_19.99D_A Voltímetro, Escala 0-19.99 VDC, Alimentación 125 VDC, Marco 96x96 mm..
Voltimetro VMD125D_199.9D_A Voltímetro, Escala 0-199.9 VDC, Alimentación 125 VDC, Marco 96x96 mm.
voltimetro VMD125D_1999D_A Voltímetro, Escala 0-1999 VDC, Alimentación 125 VDC, Marco 96x96 mm..

Voltímetros de alimentación a 110VAC y Marco 96x96 mm.

Vista Referencia Descripción Acción
Voltimetro VMD110A_1.999A_A Voltímetro, Escala 0-1.999 VAC, Alimentación 110 VAC, Marco 96x96 mm.
voltimetro VMD110A_19.99A_A Voltímetro, Escala 0-19.99 VAC, Alimentación 110 VAC, Marco 96x96 mm..
Voltimetro VMD110A_199.9A_A Voltímetro, Escala 0-199.9 VAC, Alimentación 110 VAC, Marco 96x96 mm.
voltimetro VMD110A_1999A_A Voltímetro, Escala 0-1999 VAC, Alimentación 110 VAC, Marco 96x96 mm..
Voltimetro VMD110A_1.999D_A Voltímetro, Escala 0-1.999 VDC, Alimentación 110 VAC, Marco 96x96 mm.
voltimetro VMD110A_19.99D_A Voltímetro, Escala 0-19.99 VDC, Alimentación 110 VAC, Marco 96x96 mm..
Voltimetro VMD110A_199.9D_A Voltímetro, Escala 0-199.9 VDC, Alimentación 110 VAC, Marco 96x96 mm.
voltimetro VMD110A_1999D_A Voltímetro, Escala 0-1999 VDC, Alimentación 110 VAC, Marco 96x96 mm..

Voltímetros de alimentación a 220VAC y Marco 96x96 mm.

Vista Referencia Descripción Acción
Voltimetro VMD220A_1.999A_A Voltímetro, Escala 0-1.999 VAC, Alimentación 220 VAC, Marco 96x96 mm.
voltimetro VMD220A_19.99A_A Voltímetro, Escala 0-19.99 VAC, Alimentación 220 VAC, Marco 96x96 mm..
Voltimetro VMD220A_199.9A_A Voltímetro, Escala 0-199.9 VAC, Alimentación 220 VAC, Marco 96x96 mm.
voltimetro VMD220A_1999A_A Voltímetro, Escala 0-1999 VAC, Alimentación 220 VAC, Marco 96x96 mm..
Voltimetro VMD220A_1.999D_A Voltímetro, Escala 0-1.999 VDC, Alimentación 220 VAC, Marco 96x96 mm.
voltimetro VMD220A_19.99D_A Voltímetro, Escala 0-19.99 VDC, Alimentación 220 VAC, Marco 96x96 mm..
Voltimetro VMD220A_199.9D_A Voltímetro, Escala 0-199.9 VDC, Alimentación 220 VAC, Marco 96x96 mm.
voltimetro VMD220A_1999D_A Voltímetro, Escala 0-1999 VDC, Alimentación 220 VAC, Marco 96x96 mm..

Voltímetros de alimentación a 440VAC y Marco 96x96 mm.

Vista Referencia Descripción Acción
Voltimetro VMD440A_1.999A_A Voltímetro, Escala 0-1.999 VAC, Alimentación 440 VAC, Marco 96x96 mm.
voltimetro VMD440A_19.99A_A Voltímetro, Escala 0-19.99 VAC, Alimentación 440 VAC, Marco 96x96 mm..
Voltimetro VMD440A_199.9A_A Voltímetro, Escala 0-199.9 VAC, Alimentación 440 VAC, Marco 96x96 mm.
voltimetro VMD440A_1999A_A Voltímetro, Escala 0-1999 VAC, Alimentación 440 VAC, Marco 96x96 mm..
Voltimetro VMD440A_1.999D_A Voltímetro, Escala 0-1.999 VDC, Alimentación 440 VAC, Marco 96x96 mm.
voltimetro VMD440A_19.99D_A Voltímetro, Escala 0-19.99 VDC, Alimentación 440 VAC, Marco 96x96 mm..
Voltimetro VMD440A_199.9D_A Voltímetro, Escala 0-199.9 VDC, Alimentación 440 VAC, Marco 96x96 mm.
voltimetro VMD440A_1999D_A Voltímetro, Escala 0-1999 VDC, Alimentación 440 VAC, Marco 96x96 mm..

Voltímetros de alimentación a 12VDC y Marco 96x48 mm.

Vista Referencia Descripción Acción
Voltimetro VMD012D_1.999A_B Voltímetro, Escala 0-1.999 VAC, Alimentación 12 VDC, Marco 96x48 mm.
voltimetro VMD012D_19.99A_B Voltímetro, Escala 0-19.99 VAC, Alimentación 12 VDC, Marco 96x48 mm..
Voltimetro VMD012D_199.9A_B Voltímetro, Escala 0-199.9 VAC, Alimentación 12 VDC, Marco 96x48 mm.
voltimetro VMD012D_1999A_B Voltímetro, Escala 0-1999 VAC, Alimentación 12 VDC, Marco 96x48 mm..
Voltimetro VMD012D_1.999D_B Voltímetro, Escala 0-1.999 VDC, Alimentación 12 VDC, Marco 96x48 mm.
voltimetro VMD012D_19.99D_B Voltímetro, Escala 0-19.99 VDC, Alimentación 12 VDC, Marco 96x48 mm..
Voltimetro VMD012D_199.9D_B Voltímetro, Escala 0-199.9 VDC, Alimentación 12 VDC, Marco 96x48 mm.
voltimetro VMD012D_1999D_B Voltímetro, Escala 0-1999 VDC, Alimentación 12 VDC, Marco 96x48 mm..

Voltímetros de alimentación a 24VDC y Marco 96x48 mm.

Vista Referencia Descripción Acción
Voltimetro VMD024D_1.999A_B Voltímetro, Escala 0-1.999 VAC, Alimentación 24 VDC, Marco 96x48 mm.
voltimetro VMD024D_19.99A_B Voltímetro, Escala 0-19.99 VAC, Alimentación 24 VDC, Marco 96x48 mm..
Voltimetro VMD024D_199.9A_B Voltímetro, Escala 0-199.9 VAC, Alimentación 24 VDC, Marco 96x48 mm.
voltimetro VMD024D_1999A_B Voltímetro, Escala 0-1999 VAC, Alimentación 24 VDC, Marco 96x48 mm..
Voltimetro VMD024D_1.999D_B Voltímetro, Escala 0-1.999 VDC, Alimentación 24 VDC, Marco 96x48 mm.
voltimetro VMD024D_19.99D_B Voltímetro, Escala 0-19.99 VDC, Alimentación 24 VDC, Marco 96x48 mm..
Voltimetro VMD024D_199.9D_B Voltímetro, Escala 0-199.9 VDC, Alimentación 24 VDC, Marco 96x48 mm.
voltimetro VMD024D_1999D_B Voltímetro, Escala 0-1999 VDC, Alimentación 24 VDC, Marco 96x48 mm..

Voltímetros de alimentación a 48VDC y Marco 96x48 mm.

Vista Referencia Descripción Acción
Voltimetro VMD048D_1.999A_B Voltímetro, Escala 0-1.999 VAC, Alimentación 48 VDC, Marco 96x48 mm.
voltimetro VMD048D_19.99A_B Voltímetro, Escala 0-19.99 VAC, Alimentación 48 VDC, Marco 96x48 mm..
Voltimetro VMD048D_199.9A_B Voltímetro, Escala 0-199.9 VAC, Alimentación 48 VDC, Marco 96x48 mm.
voltimetro VMD048D_1999A_B Voltímetro, Escala 0-1999 VAC, Alimentación 48 VDC, Marco 96x48 mm..
Voltimetro VMD048D_1.999D_B Voltímetro, Escala 0-1.999 VDC, Alimentación 48 VDC, Marco 96x48 mm.
voltimetro VMD048D_19.99D_B Voltímetro, Escala 0-19.99 VDC, Alimentación 48 VDC, Marco 96x48 mm..
Voltimetro VMD048D_199.9D_B Voltímetro, Escala 0-199.9 VDC, Alimentación 48 VDC, Marco 96x48 mm.
voltimetro VMD048D_1999D_B Voltímetro, Escala 0-1999 VDC, Alimentación 48 VDC, Marco 96x48 mm..

Voltímetros de alimentación a 125VDC y Marco 96x48 mm.

Vista Referencia Descripción Acción
Voltimetro VMD125D_1.999A_B Voltímetro, Escala 0-1.999 VAC, Alimentación 125 VDC, Marco 96x48 mm.
voltimetro VMD125D_19.99A_B Voltímetro, Escala 0-19.99 VAC, Alimentación 125 VDC, Marco 96x48 mm..
Voltimetro VMD125D_199.9A_B Voltímetro, Escala 0-199.9 VAC, Alimentación 125 VDC, Marco 96x48 mm.
voltimetro VMD125D_1999A_B Voltímetro, Escala 0-1999 VAC, Alimentación 125 VDC, Marco 96x48 mm..
Voltimetro VMD125D_1.999D_B Voltímetro, Escala 0-1.999 VDC, Alimentación 125 VDC, Marco 96x48 mm.
voltimetro VMD125D_19.99D_B Voltímetro, Escala 0-19.99 VDC, Alimentación 125 VDC, Marco 96x48 mm..
Voltimetro VMD125D_199.9D_B Voltímetro, Escala 0-199.9 VDC, Alimentación 125 VDC, Marco 96x48 mm..
voltimetro VMD125D_1999D_B Voltímetro, Escala 0-1999 VDC, Alimentación 125 VDC, Marco 96x48 mm..

Voltímetros de alimentación a 110VAC y Marco 96x48 mm.

Vista Referencia Descripción Acción
Voltimetro VMD110A_1.999A_B Voltímetro, Escala 0-1.999 VAC, Alimentación 110 VAC, Marco 96x48 mm.
voltimetro VMD110A_19.99A_B Voltímetro, Escala 0-19.99 VAC, Alimentación 110 VAC, Marco 96x48 mm..
Voltimetro VMD110A_199.9A_B Voltímetro, Escala 0-199.9 VAC, Alimentación 110 VAC, Marco 96x48 mm.
voltimetro VMD110A_1999A_B Voltímetro, Escala 0-1999 VAC, Alimentación 110 VAC, Marco 96x48 mm..
Voltimetro VMD110A_1.999D_B Voltímetro, Escala 0-1.999 VDC, Alimentación 110 VAC, Marco 96x48 mm.
voltimetro VMD110A_19.99D_B Voltímetro, Escala 0-19.99 VDC, Alimentación 110 VAC, Marco 96x48 mm..
Voltimetro VMD110A_199.9D_B Voltímetro, Escala 0-199.9 VDC, Alimentación 110 VAC, Marco 96x48 mm.
voltimetro VMD110A_1999D_B Voltímetro, Escala 0-1999 VDC, Alimentación 110 VAC, Marco 96x48 mm..

Voltímetros de alimentación a 220VAC y Marco 96x48 mm.

Vista Referencia Descripción Acción
Voltimetro VMD220A_1.999A_A Voltímetro, Escala 0-1.999 VAC, Alimentación 220 VAC, Marco 96x48 mm.
voltimetro VMD220A_19.99A_A Voltímetro, Escala 0-19.99 VAC, Alimentación 220 VAC, Marco 96x48 mm..
Voltimetro VMD220A_199.9A_A Voltímetro, Escala 0-199.9 VAC, Alimentación 220 VAC, Marco 96x48 mm.
voltimetro VMD220A_1999A_A Voltímetro, Escala 0-1999 VAC, Alimentación 220 VAC, Marco 96x48 mm..
Voltimetro VMD220A_1.999D_A Voltímetro, Escala 0-1.999 VDC, Alimentación 220 VAC, Marco 96x48 mm.
voltimetro VMD220A_19.99D_A Voltímetro, Escala 0-19.99 VDC, Alimentación 220 VAC, Marco 96x48 mm..
Voltimetro VMD220A_199.9D_A Voltímetro, Escala 0-199.9 VDC, Alimentación 220 VAC, Marco 96x48 mm.
voltimetro VMD220A_1999D_A Voltímetro, Escala 0-1999 VDC, Alimentación 220 VAC, Marco 96x48 mm..

Características

Su instalación del voltímetro es bastante sencilla. En la parte de atrás del equipo se encuentra una regleta de cuatro puntos para las conexiones.

La entrada de la fuente de alimentación se hace por medio de los puntos 1 y 2 : 115 VAC o cualquier otro voltaje auxiliar.

La señal de sensado se tiene en los puntos 3 y 4.

Es importante al solicitar el equipo indicar cual va a ser:

Voltimetro

Especificaciones

Escalas y resolución para lectura directa:

Escalas y resolución para lectura con transformadores de potencial (no incluidos):

Tipo de medición:
