Vatímetro Digital

Descripción

Instrumentos digitales diseñados para medir y presentar en forma digital la potencia eléctrica de los dispositivos de un sistema. El vatímetro digital VELASQUEZ es un instrumento diseñado para medir y presentar en forma digital la variable de potencia activa (vatios, kilovatios, megavatios) en tableros eléctricos. Cuando la tecnología nos permite saber, cual es la potencia con bastante precisión, no se debe seguir con dispositivos que solo indican que ‘‘hay’’ potencia pero no exactamente cuánta.

Aplicaciones

Todo tipo de aplicaciones con mediciones de Potencia Activa en dispositivos eléctricos.

Beneficios al consumidor

En el vatímetro VELASQUEZ usted encontrará:

• Valores fáciles de leer.
• Mayor exactitud.
  Alta impedancia de entrada de voltaje y baja impedancia de entrada de corriente.
• Ajuste automático del cero.
• Amplia gama de rangos y amplia gama de voltajes auxiliares.
• Y el mejor producto VELASQUEZ ... servicio y garantía verdadera.

Modelos

VELASQUEZ fabrica los siguientes modelos de vatimetros digitales:

Vista	Referencia	Descripción	Acción
	WMD110-1E	Vatímetro digital, alimentación 110VAC, sensado de 1 fase.	Cotizar Comprar
	WMD220-1E	Vatimetro digital, alimentación 220VAC, sensado de 1 fase.	Cotizar Comprar
	WMD440-1E	Vatimetro digital, alimentación 440VAC, sensado de 1 fase.	Cotizar Comprar
	WMD110-2E	Vatímetro digital, alimentación 110VAC, sensado de 2 fases.	Cotizar Comprar
	WMD220-2E	Vatimetro digital, alimentación 220VAC, sensado de 2 fases.	Cotizar Comprar
	WMD440-2E	Vatimetro digital, alimentación 440VAC, sensado de 2 fases.	Cotizar Comprar
	WMD110-3E	Vatímetro digital, alimentación 110VAC, sensado de 3 fases.	Cotizar Comprar
	WMD220-3E	Vatimetro digital, alimentación 220VAC, sensado de 3 fases.	Cotizar Comprar
	WMD440-3E	Vatimetro digital, alimentación 440VAC, sensado de 3 fases.	Cotizar Comprar

Características

Entrada de alimentación

Los instrumentos electrónicos necesitan para su operación energía eléctrica. Por lo tanto necesitan una señal de entrada de alimentación. Las entradas de alimentación corrientes son:

• 120 VAC +/- 15%.
• 220 VAC +/- 15%.
• 440 VAC +/- 15%.
• 12, 24, 48, 60 o 125 VDC +/-15%.

Si la señal alimentadora se sale de este rango el instrumento no opera como es deseable. Si el voltaje es muy bajo pierde estabilidad la lectura. Si es superior puede terminar quemándose.

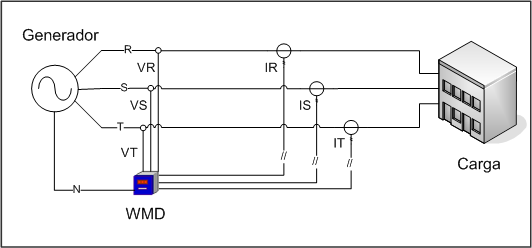

Señales de sensado

Fuera de esta señal eléctrica de alimentación auxiliar, los kilo-vatímetros necesitan recibir la señal que van a medir o a sensar. Estas señales son de tensión y de corriente.

¿Cómo pueden ser?

La señal de sensado de tensión tiene varias posibilidades:

• Entrada directa
• Con transformador de potencial

La señal de sensado de corriente tiene también varias posibilidades:

• Entrada directa
• Con transformador de corriente
• Con shunt
• Con sensor de efecto Hall

Especificaciones

Escalas y resolución:

• 0-1999 w ( 1 w).
• 0-19.99 Kw. ( 10 w).
• 0-199.9 Kw. (100 w).

Tensiones de sensado de entrada:

• 110/63.5 VAC.
• 220/127 VAC.
• 440/254 VAC.
• 480/277 VAC.

Corrientes de entrada:

• 0-5 AAC con transformador de corriente (no suministrado).
