Descripción
Conocer los parámetros eléctricos que afectan
sus equipos y sistemas es de vital importancia para una
buena administración y conservación de los mismos.
El controlador de factor de potencia, con Cosenofímetro
digital micro controlado incluido, es un equipo diseñado
para que usted pueda saber de la energía que recibe su
sistema, cuanta es utilizada por el mismo o cada una de
las partes que lo componen y además usted pueda hacer
control automático de la energía reactiva.
Este dispositivo hace parte del banco de condensadores
cuya función es controlar automáticamente los
condensadores que compensan el sistema eléctrico.
|
|
Aplicaciones
Su aplicación más frecuente es en la industria cuando
existen problemas con la energía reactiva o cuando hay
extensiones y ampliaciones de infraestructura eléctrica.
Este equipo está diseñado para la fabricación de
bancos de condensadores para la compensación de energía
reactiva.
Beneficios al consumidor
En el Controlador de factor de potencia VELASQUEZ
usted encontrará:
- Calibración fácil
- Valores fáciles de leer y mayor precisión
- Alta impedancia de entrada de voltaje
- Amplia gama de rangos y amplia gama de voltajes
auxiliares.
- Control automático de su banco de condensadores
Y el mejor producto VELASQUEZ ... servicio y
garantía.
Modelos
VELASQUEZ fabrica el siguiente modelo de corrector de factor de potencia:
Características

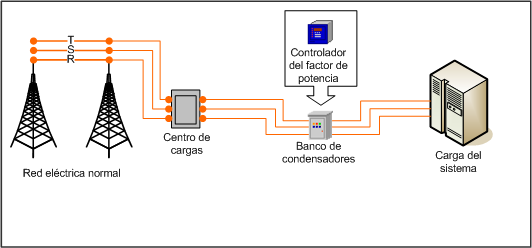

Este dispositivo se conecta al banco de condensadores
que a su vez se conecta al centro de cargas del sistema
eléctrico. Cuando hay energía reactiva en el sistema, el
controlador comanda la operación de compensar el sistema
con los condensadores del banco.
Especificaciones
- Escalas y resolución : L.500...0... C.500 (
0.001)
- Tensiones auxiliares: 115, 220, 440 VAC y 12,
24, 48, 60 o 125 VDC.
- Tensiones de sensado: 64, 110, 220, 440 VAC.
- Frecuencia de operación: 60 Hz +/- 1%
- Corrientes de entrada: 0 - 5 AAC , con
transformador de corriente (no suministrado).
- Cargabilidad (burden): 2.5 VA
- Corriente de cortocircuito durante 1 segundo:
100 A
- Entrada de voltaje: aislada por transformador.
- Forma de programación: por teclado incorporado.
- Tiempo entre la activación de un paso y el
siguiente: puede ser programado entre 0 y 255
segundos.
- Tipo de indicación: Display de diodos luminosos.
- Presentación: 4 dígitos precisión: ± 0.5%
- Número de salidas activas posibles: ocho .
- Secuencias de operación en la activación de los
pasos: puede ser una de las siguientes cuatro
opciones: S1: 1:1:1:1:1:1:1:1; S2: 2:2:2:2:2:2:2:1;
S3: 4:4:4:4:4:4:2:1; S4: 8:8:8:8:8:4:2:1.
- Valor de referencia inferior para el factor de
potencia deseado: programable por teclado.
- Valor de referencia superior para el factor de
potencia deseado: programable por teclado.
- Modo de operación: puede seleccionarse entre
automático y manual.
- Factor de compensación: sólo debe ser empleado
por el personal autorizado.
- Todos los parámetros indicados con anterioridad
pueden ser programados y se conservan en caso de
ausencia de fluido eléctrico en memoria.
- Conexión : regleta posterior.
- Temperatura ambiente máxima. : 43 º C.
- Sensibilidad a campos electromagnéticos: opera
sin ningún problema en subestaciones eléctricas.
- Aislamiento entre tierra y cualquier terminal:
1000 VAC Consumo: 5 vatios.
