Anunciador de Alarmas |
|
|
|
|
|
Descripción
|
El conocimiento del estado de los diferentes
parámetros es de vital importancia para el buen
funcionamiento de un sistema. En los procesos y en los
sistemas es normal que existan situaciones críticas que
deban ser remediadas en el menor tiempo posible. |
|
Aplicaciones
Pensando en esto VELASQUEZ ha diseñado sus anunciadores de alarma , para ser usados en:
- Procesos industriales
- Sistemas eléctricos
- Plantas diesel Protección contra robo
- Protección contra incendio
- Cuidados intensivos en clínicas
- Puesto de enfermeras, etc.
Beneficios al consumidor
En el anunciador de alarmas VELASQUEZ usted encontrará :
- Fácil conocimiento de sus alarmas.
- Espacio reducido.
- Operación confiable.
- Amplia gama de voltaje de alimentación.
- Repuestos a un precio razonable.
- y el mejor producto VELASQUEZ ... el servicio y garantía.
Modelos
VELASQUEZ fabrica los siguientes modelos de anunciadores de alarma:
Características
PA05
El anunciador de alarmas está fabricado para el
monitoreo y alarma de 5 contactos (ya sea abiertos o
cerrados).
Cuando un contacto se activa, el anunciador de alarma
inicia el funcionamiento de la alarma sonora y la señal
visual. El operario que está a cargo del seguimiento de
las actividades que se controlan debe atender el
problema y luego activar el interruptor de
reconocimiento. Este interruptor desactiva la alarma
sonora pero continua mostrando visualmente las alarmas
activadas. Una vez se soluciona el evento el operario
deberá oprimir el botón de reposición para volver a
establecer las alarmas apagadas.
PA10
El anunciador de alarmas está fabricado para el
monitoreo y alarma de 10 contactos (ya sea abiertos o

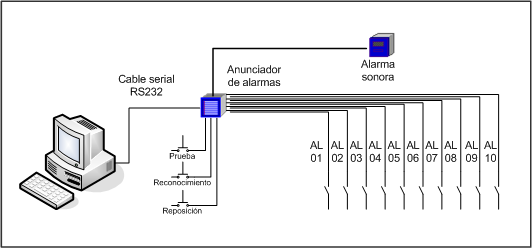

cerrados). De igual forma este equipo puede conectarse a
una alarma sonora y un computador que permita visualizar
en pantalla el estado de las alarmas.
Cuando un contacto se activa, el anunciador de alarma
inicia el funcionamiento de la alarma sonora y la señal
visual. El operario que está a cargo del seguimiento de
las actividades que se controlan debe atender el
problema y luego activar el interruptor de
reconocimiento. Este interruptor desactiva la alarma
sonora pero continua mostrando visualmente las alarmas
activadas. Una vez se soluciona el evento el operario
deberá oprimir el botón de reposición para volver a
establecer las alarmas apagadas.

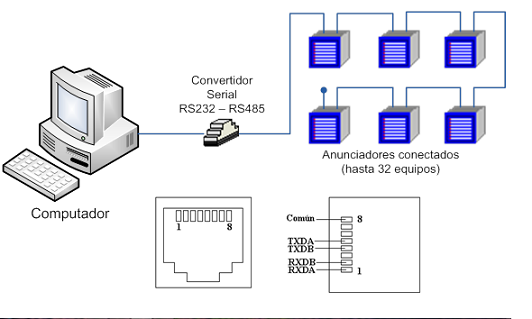

La siguiente grafica muestra una conexión de 6 anunciadores de alarma para mostrar 60 puntos de alarma en el computador. Para esto es necesario conectar los seis equipos a un conversor serial RS232 a RS485 que mediante cable UTP y cable serial se conectaran al computador.

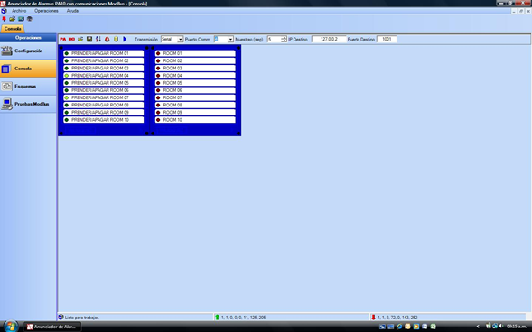

Una vez realizada la conexión física, los anunciadores podrán ser visualizados en la aplicación incluida con el producto la cual mostrara de forma gráfica el estado de las alarmas.
Estos anunciadores pueden trabajar conjuntamente desde la aplicación con el producto comando de contactos para el control remoto de estas alarmas.
Especificaciones
- Voltajes de alimentación: 115, 220 VAC, 12, 24, 48, o 125VDC o Fuente dual.
- Señalización visual: Diodos Led ó Lámparas de 12 V.
- Consumo por punto de alarma: con diodos Led, 50mVA, con lámparas 7VA aproximadamente.
- Señalización acústica: Pito piezoeléctrico.
- Pulsadores exteriores: Reconocimiento de alarma, Reposición de alarmas, Prueba de luces.
- Contactos de alarma: Normalmente abierto (NA) que cierra al producirse la alarma y Normalmente cerrado (NC) que abre al producirse la alarma. Ambos seleccionados exteriormente. También opera recibiendo señales lógicas provenientes de un PLC, (0 - 5 VDC).
- Contactos de repetición de alarmas: Se entrega un contacto conmutable con capacidad de 2A a 24 VDC y 0.5A a 120 VAC (únicamente en los modelos de 10 o más puntos).
- Tipo de indicación de alarma: Todas las alarmas, Solo la primera alarma.
- Número de puntos de alarma: fabricamos de 5 puntos en adelante. Secuencias de operación: ISA 1 A e ISA 2 C.
